In
the previous post we saw the different types
of stairs as well as the different materials for its lining. Very well, your stair
is ready and the chosen coat has been placed ...... Work completed ??? NO!!!
WHAT
ABOUT THE SECURITY OF YOUR STAIR ???
Stairs
are places with a high risk of accidents, which can be small abrasions or even
falls with high potential of gravity.
Stationary,
definitive stairs are designed to provide safety to users. We must remember
that during the construction the adequate spacing and height of the steps must
be observed. The French architect Nicolas-FrançoisBlondel (1618-1686), who studied this question of security, energy and
comfort in walking up and down stairs, was deeply concerned. According to his
thesis, the act of walking up and down stairs must be an instinctive act and
should not require the person's great abilities or great efforts (here).
In
Brazil, ABNT (Brazilian Association of Technical Standards) regulates these
measures through NBR 9077 and NBR 9050; while other countries like the USA
follow the standards regulated by the International Residential Code (IRC -
2006). The ABNT standards recommend that all steps of a stair have the same
height and width (depth). Therefore, the steps must be between 6 and 7 inches (16
and 18 cm) in height and their width can be determined according to the height
(Table 1).
Often, only the handrail is not enough to ensure the safety of users. So, the Guardrail appears at that moment.
If
the stair needs to have a landing, which is the landing area between two parts
of the same stair, this area must have the depth equal to or greater than the
width of each rise (step). And the minimum width considered is 32 in (80 cm),
to ensure a good circulation. The landing counts as one more step at the end of
the calculations. If there is not enough space, a maximum of 4 steps can be
taken in each square step by making the curve (here).
However,
only the construction of the stair with the recommended dimensions, are not
sufficient to guarantee the safety of the user. At this moment, two other elements
of security are highlighted: HANDRAIL
and GUARDRAIL.
Many
people use the terms handrail and guardrail interchangeably, but are they
different? OH!!! YES!!! They are different.
A
Handrail is a rail which provides a
handhold on a platform walkway, stairway or step ladder. Essentially handrail
help with stability so people do not slip or misplace their footing and fall
down the stairs or fall while on a platform.
On
the other hand, a Guardrail is a
structure to prevent persons from falling off a platform, walkway or landing.
Sometimes, a handrail will form part of a guardrail and this may confuse some
people about their different functions. A handrail only needs to be secure
enough to provide stability and a continuous guide along a stair or platform,
whereas a guardrail must be strong enough to resist breaking if a person falls
or pushes on it (here).
The
handrail, also called Mainel, is a smooth, rounded surface bar that accompanies
one or both sides of the stairs and ramps, assisting those who walk through
them. The handrail should be comfortable and easy to grip (rounded); no sharp
edges. The image shows in relation to the shape of the handrail: what is right
and what is wrong (here).

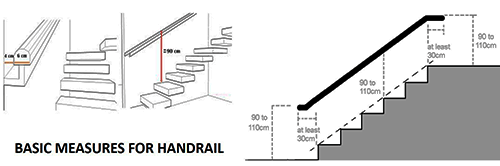

A
handrail must comply with the measures established in NBR9077 and NBR9050 (in
Brazil or IRC in USA).
Ѵ Diameter: from 1.5 to 2.7
inches (3.8 a 6.5 cm).
Ѵ Handrail height: from 31
to 39 inches (80 a 100 cm.
Ѵ Distance from the wall
to the handrail (internal face): There must be a minimum clearance of 1,6
inches (4 cm) between the handrail and the wall.
Ѵ Distance from the wall
to the handrail (external face): it may be a maximum of 3.9 inches (10 cm).
Ѵ Extension (length): its
extension by 12 inches (30 cm) before and after the end of stairs and ramps
favors accessibility.
# Ergonomics:
- In
this respect, the handrail must be continuous throughout its length (including
at stair steps and ramps) and free from any obstruction.
- It must offer
resistance to heavy loads at any point in its length
Often, only the handrail is not enough to ensure the safety of users. So, the Guardrail appears at that moment.

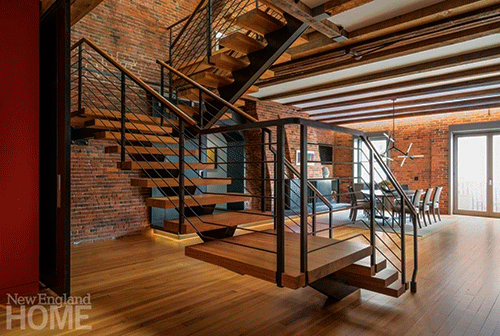

The
Guardrail is a structure to prevent people from falling off a platform, walkway
or stairs. Sometimes a handrail will form part of a guardrail and this may
confuse some people about their different functions. A handrail only needs to
be secure enough to provide stability and a continuous guide along a stair or
platform, whereas a guardrail must be strong enough to resist breaking if a
person falls or pushes on it (here).
Detailed
requirements for a guardrail:
1)
Guardrails are required at the sides of stairways, landings, ramps, porches and
balconies that are more than 12 inches (30 cm) above grade or the floor below.
2)
Guardrails shall have a 42 inches (100 cm) minimum height, 42 inches (100 cm)
high along open sides of stairways.
3)
Guardrails must be able to withstand a load of 20 pounds (9 Kg) per lineal foot
applied horizontally at the top of the guardrail.
4)
Intermediate rails, panels or fillers, and their connections, shall be capable
of withstanding a load of 25 pounds (11 Kg) per square foot applied at right
angles to the guardrail. 5) Guardrails shall be designed so that a 6 inches (15
cm) diameter sphere cannot pass through the triangular space formed by the
botton of the rail, the riser and the tread.
6)
Balusters on a handrail or a guardrail
shall be so spaced that a 4 inches (10 cm) sphere cannot pass through (here).
Very well !!! Your stair was built in compliance with all safety standards. It is fantastic and ready to be used with all comfort and safety. Congratulations!!!
Theme
a little confusing.
Many
details.
Beauty
and safety guaranteed.
Your
beautiful home and your happiness is all I desire.
I'll
be back soon !!!
Em português (in portuguese).
CORRIMÃO vs GUARDA-CORPO: QUAL É A DIFERENÇA?
Na postagem anterior vimos os diferentes tipos de
escada bem como os diferentes materiais para o seu revestimento. Muito bem, sua
escada está pronta e o revestimento escolhido foi colocado......Trabalho
concluído??? NÃO!!!
QUE TAL A SEGURANÇA DE
SUA ESCADA ???
As escadas são locais
com elevado risco de acidentes, que podem ser pequenas escoriações ou até
quedas com alto potencial de gravidade.
As escadas fixas,
definitivas, são projetadas para proporcionar segurança aos usuários. Temos que
lembrar que durante a construção devem ser observados os adequados espaçamentos
e altura dos degraus. Quem analisou profundamente esta questão da segurança,
energia e conforto em subir e descer escadas foi o arquiteto francês Nicolas-François Blondel (1618-1686). Segundo sua
tese, o ato de subir ou descer escadas deve ser um ato instintivo e não deve
requerer da pessoa grandes habilidades e nem grandes esforços (aqui).
No Brasil, a ABNT
(Associação Brasileira de Normas Técnicas) regulamenta essas medidas através da
NBR 9077 e NBR 9050; enquanto outros países como os USA seguem as normas
regulamentadas pelo International Residential Code (IRC – 2006). As normas da
ABNT recomendam que todos os degraus de uma escada tenham a mesma altura e a
mesma largura (profundidade). Assim sendo, os degraus devem ter uma altura
compreendida entre 16 e 18 centímetros e sua largura poderá ser determinada
conforme a altura (Tabela 1).
Se a escada precisar
ter um patamar, que é a área de descanso entre duas partes de uma mesma escada,
essa área precisa ter a profundidade igual ou maior à da largura de cada lance.
E a largura considerada mínima é de 80 cm, para garantir uma boa circulação. O
patamar conta como mais um degrau no final dos cálculos. Caso exista pouco
espaço, podem ser feitos no máximo 4 degraus em cada patamar quadrado fazendo a
curva (aqui).
Todavia, apenas a
construção da escada com as dimensões recomendadas, não são suficientes para
garantir a segurança do usuário. Nesse momento, dois outros elementos de
segurança ganham destaque: o CORRIMÃO
e o GUARDA- CORPPO.
Muitas pessoas usam os
termos corrimão e GUARDA-CORPO de forma intercambiável, mas são eles
diferentes? SIM!!! Eles são diferentes.
Um Corrimão é um trilho que proporciona apoio em uma passarela,
plataforma ou escada. Essencialmente, o corrimão ajuda na estabilidade, de
forma que as pessoas não escorreguem ou se posicionem mal e caiam na escada ou
de uma plataforma.
Por outro lado, um Guarda-corpo é uma estrutura para
impedir que pessoas caiam de uma plataforma, passagem ou escada. Às vezes, um
corrimão é parte integrante da estrutura de um guarda-corpo e isso pode
confundir algumas pessoas sobre suas diferentes funções. Um corrimão só precisa
ser seguro o suficiente para fornecer estabilidade e um guia contínuo ao longo
de uma escada ou plataforma, enquanto um guarda-corpo deve ser forte o
suficiente para resistir à quebra se uma pessoa cair ou for empurrada (aqui).
O Corrimão, também
denominado Mainel, é uma barra de superfície lisa e arredondada que acompanha
uma ou as duas laterais das escadas e rampas, auxiliando quem caminha por elas.
O corrimão deve ter um formato confortável e fácil de ser agarrado
(arredondado); sem aresta vivas. A imagem mostra em relação ao formato do
corrimão: o que é certo e o que é errado (aqui).
Um corrimão deve
atender as medidas estabelecidas na NBR9077 e na NBR9050 (para o Brasil).
Ѵ Diâmetro: de 3,8 a 6,5
cm.
Ѵ Altura do corrimão: de
80 a 100 cm.
Ѵ Distância da parede ao
corrimão (face interna): deverá haver um espaço livre mínimo de 4 cm entre o
corrimão e a parede.
Ѵ Distância da parede ao
corrimão (face externa): poderá ser de no máximo 10 cm.
Ѵ Extensão (Comprimento):
seu prolongamento por 30 cm antes e depois do final das escadas e rampas
favorece a acessibilidade.
# Ergonomia:
- Nesse aspecto o
corrimão deve ser contínuo por toda a sua extensão, (inclusive nos patamares de
escadas e rampas) e livre de qualquer obstrução.
-Deve oferecer
resistência a cargas pesadas em qualquer ponto de sua extensão
- Formato confortável e
fácil de ser agarrado; sem arestas vivas (aqui)
(aqui).
Muitas vezes, apenas o
corrimão não é o suficiente para garantir a segurança dos usuários. Surge,
nesse momento, o Guarda-Corpo.
O Guarda-corpo é uma
estrutura necessária para evitar que pessoas caiam de uma plataforma, passarela
ou escada. Às vezes, um corrimão faz parte de um guarda-corpo e isso pode
confundir algumas pessoas sobre suas diferentes funções. Um corrimão só precisa
ser seguro o suficiente para proporcionar estabilidade e um guia contínuo ao
longo de uma escada ou plataforma, enquanto um guarda-corpo deve ser forte o
suficiente para resistir a quebra se uma pessoa cair ou for empurrada sobre ele
(aqui).
Requisitos detalhados
para um guarda-corpo:
1) Guarda-corpos são
necessários nos lados de escadas, patamares, rampas, varandas e balcões que são
mais de 30 cm (12 ") acima da classe ou no andar de baixo.
2) Guarda-corpos deve
ter uma altura mínima de 100 cm (42 "), e altura de 100 cm (42 ") ao
longo dos lados abertos das escadas.
3) Guarda-corpo deve
ser capaz de suportar uma carga de 9 Kg (20 libras) por foot (Pés) (1 foot =
30,5 cm) linear aplicado horizontalmente no topo do guarda-corpo.
4) Trilhos
intermediários, painéis ou enchimentos, e suas conexões, devem ser capazes de
suportar uma carga de 11 Kg (25 libras) por foot quadrado aplicada em ângulos
retos ao guarda-corpo.
5) As proteções devem
ser projetadas de forma que uma esfera de 15 cm (6 inches) de diâmetro não possa
passar através do espaço triangular formado pela parte inferior do trilho, pelo
espelho e pelo piso.
6) Balaústres em
corrimão ou guarda-corpo devem ser espaçados de tal maneira que uma esfera de
10 cm (4 ") não possa passar (aqui).
Muito bem !!! Sua escada foi construída em conformidade com
todas as normas de segurança. Ela está fantástica e pronta para ser utilizada
com todo o conforto e segurança. Parabéns!!!
Tema um pouco confuso.
Muitos detalhes.
Beleza e segurança
contemplados.
Sua casa bonita e você
feliz é tudo que eu desejo.
Volto breve!!!
